เทคโนโลยี

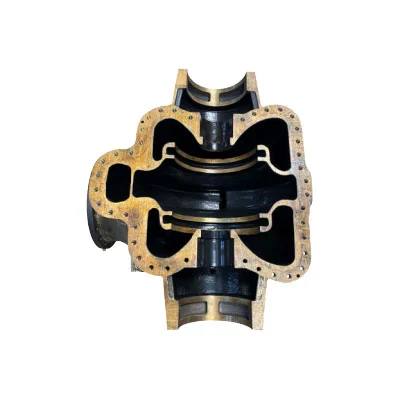

บทนำสั้น ๆ เกี่ยวกับเทคโนโลยีการวาดภาพพ่นวัสดุต่อต้านการสเปรย์วัสดุ

ลักษณะของการเคลือบป้องกันที่เกิดขึ้นจากเทคโนโลยีนี้

1. การยึดเกาะที่ยอดเยี่ยมระหว่างการเคลือบและพื้นผิวโลหะ

2. ช่วงอุณหภูมิที่ใช้งานได้กว้าง

3. การต่อต้านการไม่ลงรอยกันที่ดีโดยปราศจากเอฟเฟกต์ "แคโทดการคัดกรอง"

4. ฉนวนไฟฟ้าที่มีเสถียรภาพเพื่อลดกระแสไฟฟ้าป้องกันแคโทด

5. ทนต่อการกัดกร่อนของสื่อเคมีโดยมีความต้านทานต่อCl⁻

6. ค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่คล้ายกันของการเคลือบและโครงสร้างเหล็กโดยมีความต้านทานต่อการเปลี่ยนแปลงความร้อนที่ดี

7. การเคลือบนั้นง่ายต่อการซ่อมแซม

ดัชนีประสิทธิภาพหลักของเทคโนโลยีนี้

1. ประสิทธิภาพสูงสุดของการเคลือบซีรีส์ KSF: ความแข็งแรงของพันธะ 100MPA, แรงกระแทกความแข็งแรง> 23J, คุณสมบัติต่อต้าน - การเจาะที่ 60 ℃ (ภายในหนึ่งปี) ด้วยความต้านทานการเคลือบคงที่คงที่

2. ท่อยาว - ระยะไกลสามารถเคลือบได้ทั้งภายในและภายนอกพร้อมกันโดยมีประสิทธิภาพการประชุมมาตรฐานการเคลือบป้องกันการกัดกร่อนแห่งชาติสำหรับฟิวชั่น - การเคลือบผงอีพ็อกซี่ที่ถูกผูกมัดหรือ SY/T0315 - 97 มาตรฐานทางเทคนิคของการเคลือบอีพ็อกซี่ฟิวชั่นพันธบัตรสำหรับท่อเหล็ก

3. การโค้งงอของท่อระยะไกลสามารถเคลือบได้ทั้งภายในและภายนอกพร้อมกันพร้อมกับประสิทธิภาพการทำงานตามมาตรฐานการเคลือบป้องกันการกัดกร่อนแห่งชาติสำหรับการเคลือบด้วยผงอีพ็อกซี่ที่ถูกผูกมัดหรือ Q/FS J02. 15 - 1996 Standard Enterprise

4. ประสิทธิภาพการเคลือบแบบลาก - การลดลงสำหรับท่อระยะไกล - ระยะทางตรงกับ US มาตรฐาน APIRP5L2

5. ประสิทธิภาพการเคลือบข้อต่อสนามสำหรับท่อระยะไกล - ระยะทางตรงตามมาตรฐานการเคลือบป้องกันการกัดกร่อนแห่งชาติสำหรับการเคลือบด้วยผงอีพ็อกซี่ฟิวชั่น

ฟิลด์แอปพลิเคชันของเทคโนโลยีนี้

1. ผลิตภัณฑ์สำหรับการป้องกันการกัดกร่อนอย่างรุนแรงเช่นการกัดกร่อนที่มีประสิทธิภาพสูง - ปั๊มที่ทนได้, การสึกหรอ - ปั๊มที่ทนได้, การกัดกร่อนที่มีประสิทธิภาพสูง - พัดลมทนทาน, การกัดกร่อน - วาล์วที่ทนได้

2. การป้องกันการกัดกร่อนอย่างรุนแรงสำหรับท่อส่งน้ำมันระยะไกลของน้ำมันก๊าซและน้ำ

3. การป้องกันการกัดกร่อนอย่างรุนแรงสำหรับท่อกระบวนการโลหะของกรดอัลคาลิสและเกลือ

4. การป้องกันการกัดกร่อนอย่างรุนแรงสำหรับอุปกรณ์และชิ้นส่วนโครงสร้างในอุตสาหกรรมวิศวกรรมเคมีและอุตสาหกรรมพลังงาน

5. การป้องกันการกัดกร่อนอย่างรุนแรงสำหรับวัสดุในวิศวกรรมมหาสมุทร

ตัวอย่างแอปพลิเคชันของเทคโนโลยีนี้

1. สถานีพลังงานนิวเคลียร์ Qinshan

ปั๊มน้ำทะเลลูปปฐมภูมิ: 20SHF - 19 ปั๊มน้ำทะเลอัตราการไหล1400m³/h, หัว 23m, ความเร็ว 978R/นาที, 4 ชุด

ปั๊มบูสเตอร์น้ำทะเล: 14sh - 90 - 19 ปั๊มน้ำทะเลความเร็ว 1450r/นาที, 3 ชุด

ท่อน้ำทะเลใต้ดิน: 4 φ1400ท่อประมาณ 30 เมตร

ข้อต่อการขยายตัวของ Bellows: 8 หน่วย, φ1400× 1 2m.

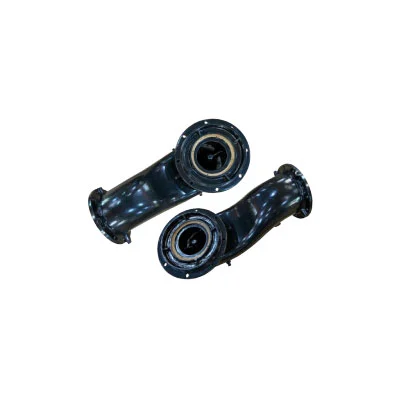

ท่อระบายความร้อนในน้ำทะเลในอาคารกังหันไอน้ำ: ท่อปั๊มน้ำทะเลท่อเต้าเสียบφ600× 12m และ tees, ข้อต่อทีของφ325 - φ525mm, 260m ทั้งหมด

2. สถาบันวิจัยระบบอัตโนมัติของ Shenyang, Chinese Academy of Sciences

ส่วนสำคัญของหุ่นยนต์ใต้น้ำที่พัฒนาโดยสถาบันเช่นมอเตอร์ใต้น้ำกระบอกสูบน้ำมันใต้น้ำและเครื่องมือใต้น้ำใช้เทคโนโลยีการเคลือบ KSF พิเศษและประสบความสำเร็จในการสำรวจแพลตฟอร์มการขุดเจาะ Nanhai 3 ของ บริษัท ปิโตรเลียมตะวันตกของจีน

ผลของสเปรย์ KSF - การวาดภาพเทคโนโลยีการต่อต้านการแข็งตัวของน้ำ

การทดสอบการจำลองน้ำทะเลจากโรงงาน:

ใช้ปั๊มแรงเหวี่ยงในแนวตั้ง 50Cl - 30 ตัวสำหรับการทดสอบความคมชัด วัสดุพื้นฐานของชิ้นส่วนหลักของพวกเขาเหมือนกัน (Cast Silicon Brass, Zcuzn16Si4) ร่างกายของปั๊มหนึ่งฝาครอบใบพัดและต่อมได้รับการรักษาด้วย KSF รุนแรง - การกัดกร่อน - การพ่นป้องกัน (ความหนาการเคลือบเฉลี่ย 0. 45 มม.) และอีกอันไม่ได้ สื่อทดสอบถูกจำลองด้วยน้ำทะเล (11. เกลือทะเล 62 กิโลกรัมเพิ่มลงที่ 0. 33m³น้ำจืดอัตราส่วนน้ำหนัก 3. 52%) ปั๊มที่ไม่ได้ทาสีเริ่มต้นการทดสอบเมื่อวันที่ 14 กันยายน 2547 และทาสีหนึ่งเมื่อวันที่ 14 ตุลาคม 2547 ด้วยการดำเนินการ 24 ชั่วโมงต่อเนื่อง

ปั๊มทั้งสองถูกถอดประกอบสำหรับการตรวจสอบครั้งแรกในวันที่ 2 ธันวาคม 2547 ประกอบใหม่และทำการทดสอบต่อไป เมื่อวันที่ 7 มีนาคม 2548 ตัวแทนทางทหารจากเรือของกองทัพเรือ - สนับสนุนสำนักงานตัวแทนทหารในกวางโจวได้รับเชิญให้ตรวจสอบการถอดชิ้นส่วนที่สอง จากนั้นปั๊มที่ไม่ได้ทาสีได้ทำงานเป็นเวลา 4000 ชม. และทาสีเป็นเวลา 3380 ชั่วโมง ผลการตรวจสอบมีดังนี้:

1. ไม่มีการรั่วไหลของซีลกลไกการสั่นสะเทือนที่ผิดปกติหรือเสียงรบกวนเกิดขึ้นในระหว่างการทำงานของปั๊มทั้งสอง

2. แหวนใบพัดและวงแหวนปิดผนึกของปั๊มทั้งสองมีการสึกหรอปกติเล็กน้อย

3. พื้นผิวถูของซีลกลของปั๊มทั้งสองมีการสึกหรอปกติ

4. พื้นผิวการเคลือบของร่างกายของปั๊มทาสีฝาครอบใบพัดและต่อมนั้นเรียบเนียนและไม่บุบสลายโดยไม่มีการกัดกร่อนของน้ำทะเลการสึกหรอการเคลือบหรือการปอกเปลือก ในทางตรงกันข้ามพื้นผิวของร่างกายของปั๊มที่ไม่ได้ทาสีฝาครอบและใบพัดมีการกัดกร่อนซึ่งรุนแรงขึ้นอย่างมากเมื่อเทียบกับการตรวจสอบครั้งแรก

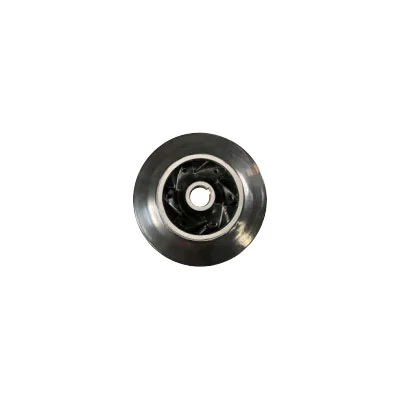

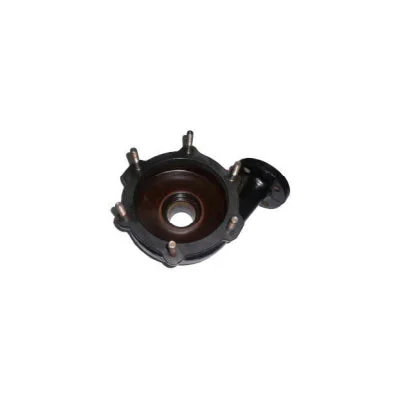

รูปภาพของร่างกายฝาครอบและใบพัดของปั๊มทาสีหลังการทดสอบ

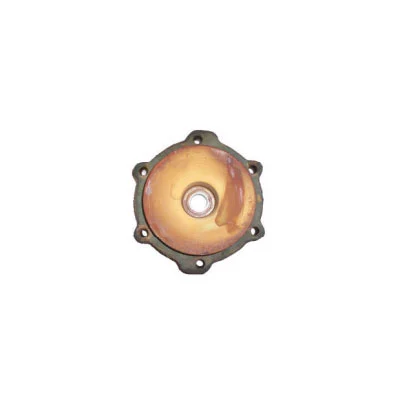

รูปภาพของร่างกายฝาครอบและใบพัดของปั๊มที่ไม่ได้ทาสีหลังการทดสอบ
