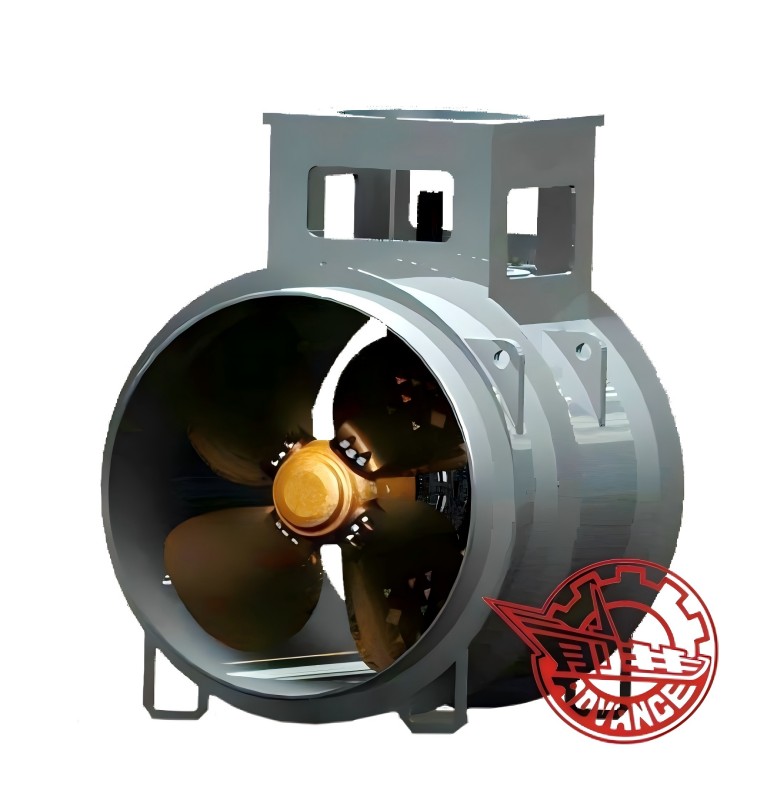

โดยทั่วไปแล้ว thrusters ทางทะเลจะถูกติดตั้งภายในโครงสร้างคล้ายอุโมงค์ในตัวถังของเรือโดยปกติจะอยู่ที่คันธนูหรือท้ายเรือ Tunnel Thruster ทำงานโดยใช้มอเตอร์ไฟฟ้าหรือแหล่งพลังงานอื่น ๆ เพื่อขับใบพัดภายในอุโมงค์ เมื่อเปิดใช้งานมันจะสร้างแรงผลักดันด้านข้างที่ช่วยให้เรือเคลื่อนที่ไปด้านข้างเพิ่มความสามารถของเรือในการซ้อมรบอย่างแม่นยำในพื้นที่ จำกัด เช่นท่าเรือท่าจอดเรือหรือระหว่างขั้นตอนการเชื่อมต่อ

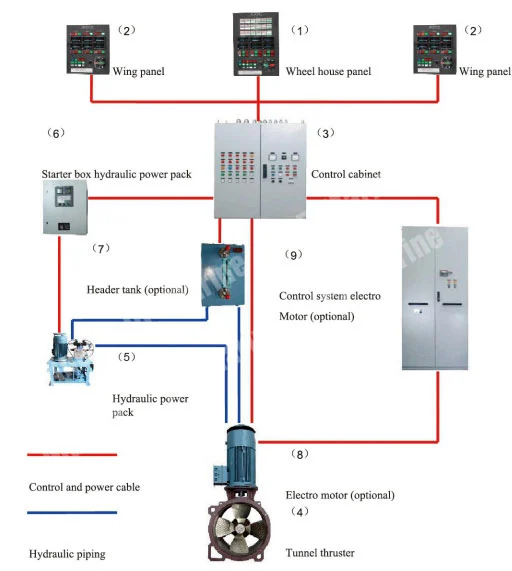

การออกแบบ Tunnel Thruster ขึ้นอยู่กับเทคโนโลยีที่พิสูจน์แล้วจากฝรั่งเศสและฮอลแลนด์ ด้วยความพยายามที่เป็นนวัตกรรมของทีม R&D Full-Series Advance Tunnel Thrusters พร้อม IP ของตัวเองได้รับการพัฒนา การพัฒนาดำเนินการเพื่อให้เกิดการดำเนินงานอย่างต่อเนื่องภายใต้สภาพอากาศที่รุนแรงในต่างประเทศ ดังนั้นแรงผลักดันอุโมงค์ทั้งหมดสามารถนำไปใช้กับเรือที่ทำงานอย่างต่อเนื่องเช่นการวางตำแหน่งแบบไดนามิกจนถึง DP3, เรือชั้นน้ำแข็งและเรือวิจัย ในฐานะผู้รวบรวมระบบ Tunnel Thruster ที่ บริษัท ส่งมอบเป็นแพ็คเกจรวมถึง Prime Mover, Starter (โดยปกติลดแรงดันไฟฟ้าเริ่มต้น) ระบบไฮดรอลิกและระบบควบคุมไฟฟ้า
ลักษณะเฉพาะ:
ความเร็วปลายต่ำสำหรับเสียงลดลง
ใบมีดเบ้สำหรับโพรงอากาศและเสียงรบกวนน้อยลง
ฮับ HF เช่นเดียวกับการขับเคลื่อนหลัก
Klingelnberg Gears
SS แหวนรอบใบพัดเป็นเหล็กหุ้มไม่ได้เชื่อม

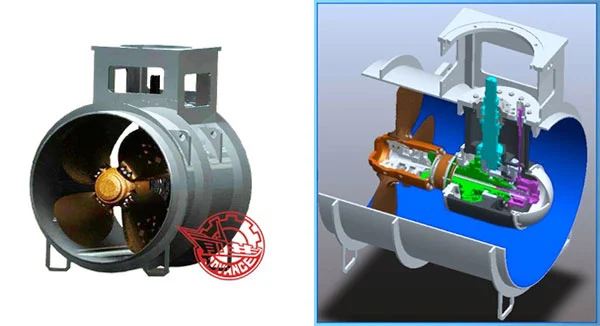

P3: ระบบ tunnel Thruster
พื้นฐานการออกแบบ: RR+Schottel
มีซีรี่ส์ TC ที่ปรับได้และซีรี่ส์ TF คงที่
เส้นผ่านศูนย์กลางของใบมีด: 500 มม. 2500 มม.
ค่าสัมประสิทธิ์พลังงานสามารถตอบสนองสภาพการทำงานเสริมหรือฟังก์ชั่น DP
ฮับใบพัดที่ปรับได้คือฮับซีรี่ส์ที่มีชื่อเสียง
วงแหวนสแตนเลสเป็นเหล็กหุ้มเกราะไม่เชื่อม
| แบบอย่าง | ขนาดใบพัด มม. |
Powerkw (สูงสุด) (50Hz) การเชื่อมต่อ |
ความเร็วมอเตอร์ (50Hz/60Hz、 DP) |
อัตราส่วนการลดเกียร์ (50Hz/60Hz) |
ความเร็วใบ (m/s) (50Hz/60Hz/dp) |
คำนวณแรงขับ (kn) |
น้ำหนักอ้างอิง |
||||
| TF050 | 500 | 75 | 1470 | 1780 | 1.4 | 1.7 | 10.5 | 500kge | |||
| TF060 | 600 | 110 | 1470 | 1780 | 1.4 | 1.7 | 32.97 | 32.87 | 27.15 | 15.4 | 588kge |
| TF070 | 700 | 160 | 1470 | 1780 | 1.9 | 2.27 | 22.4 | 950kge | |||
| TF080 | 800 | 200 | 1470 | 1780 | 1.9 | 2.27 | 32.39 | 32.83 | 27.11 | 28.0 | 1180kge |
| TF090 | 900 | 250 | 1470 | 1780 | 2.34 | 2.83 | 35.0 | 1350kge | |||
| TF100 | 1000 | 280 | 1470 | 1780 | 2.34 | 2.83 | 32.87 | 32.9 | 27.18 | 39.2 | 1530kge |
| TF110 | 1100 | 355 | 1470 | 1780 | 2.7 | 3.26 | 31.34 | 31.43 | 25.95 | 50.0 | 1730kge |
| TF130 | 1300 | 450 | 1470 | 1780 | 3.25 | 3.93 | 30.77 | 30.81 | 25.44 | 63.0 | 2800kge |
| TF150 | 1500 | 560 | 1470 | 1170/980 | 3.78 | 3 | 30.52 | 30.61 | 25.64 | 78.4 | 4300KGE |
| TF165 | 1650 | 710 | 1470 | 1170/980 | 4.27 | 3.4 | 29.72 | 29.71 | 24.89 | 100 | 6400kge |
| TF180 | 1800 | 900 | 1470 | 1170/980 | 4.65 | 3.7 | 29.78 | 29.78 | 24.95 | 126 | 7600kge |
| TF200 | 2000 | 1250 | 980 | 1170 | 3.5 | 4.18 | 29.3 | 29.29 | 24.54 | 175 | 9800KGE |
