เกียร์เกียร์สำหรับลูกกลิ้งถนน

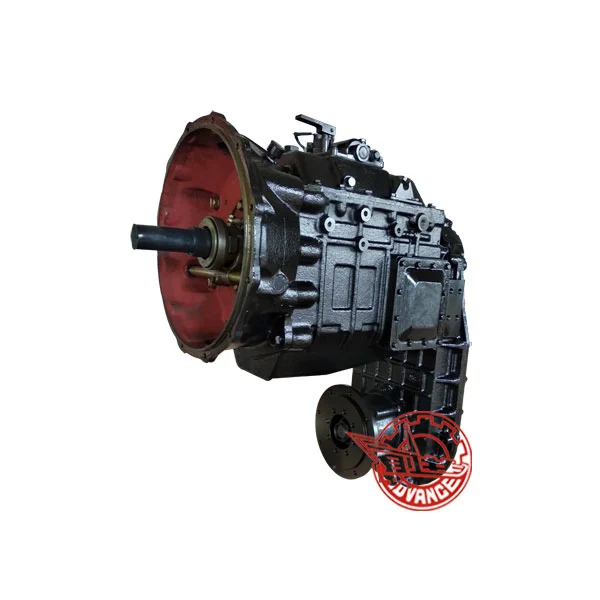

กล่องเกียร์ BJ16

กล่องเกียร์เกียร์ BJ16 สำหรับ Road Roller เป็นเกียร์แบบหลายเกียร์เชิงกล

ข้อมูลหลัก

กำลังไฟสูงสุด:120kW;

ความเร็วอินพุตสูงสุด:2200 รอบต่อนาที;

เกียร์:3 เกียร์ไปข้างหน้าและ 2 เกียร์ย้อนกลับ;

โหมดเปลี่ยน:Synchronizer Fork ขยับ;

ประเภทอินพุต:เชื่อมต่อโดยตรงกับคลัตช์หลัก

ประเภทเอาต์พุต:หน้าแปลนเอาต์พุตเดี่ยว

แอปพลิเคชัน

กล่องเกียร์ BJ16 ถูกใช้อย่างกว้างขวางในลูกกลิ้งถนนกลองเดี่ยวขนาด 20 ตัน

กล่องเกียร์ BZ18A

กล่องเกียร์ BZ18A เป็นกระปุกเกียร์ที่ลดลงพร้อมกับประเภทการส่งสัญญาณของการส่งผ่าน meshing ภายนอกเพลาแบบหนึ่งขั้นตอนเดียวและการส่งเกียร์แบบมุมเดียว

ข้อมูลหลัก

ความเร็วอินพุตที่ได้รับการจัดอันดับ:2200 รอบต่อนาที;

แรงบิดเอาท์พุทที่ได้รับการจัดอันดับ:5,000 n · m;

แรงบิดออกสูงสุด:8000 n · m;

แบบฟอร์มอินพุต:เพลาเส้นโค้งภายนอก

แบบฟอร์มเอาท์พุท:เพลาเส้นโค้งภายนอก

แอปพลิเคชัน

กล่องเกียร์ BZ18A ถูกนำไปใช้อย่างกว้างขวางกับอุปกรณ์ที่ทำงานของเครื่องกัดถนน 1M

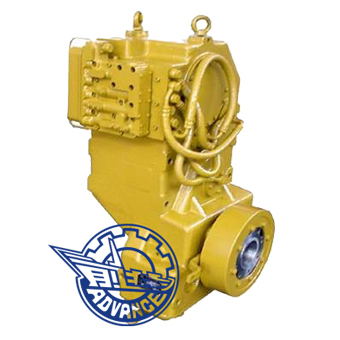

YD133/DB132 การส่งสัญญาณ PowerShift

การส่งผ่าน YD133 PowerShift เป็นระบบส่งกำลังหลายสปีดแบบเคาน์เตอร์ควบคุมไฟฟ้าไฮดรอลิก ความเร็วคือ 3 ไปข้างหน้า 3 ย้อนกลับผ่านด้ามจับการขยับที่สอดคล้องกัน

ข้อมูลหลัก

กำลังไฟสูงสุด:130kW

ความเร็วอินพุตสูงสุด:2600R/นาที

แรงบิดอินพุตสูงสุด:1,000n. ม.

ความเร็ว:3 ไปข้างหน้า 3 ย้อนกลับ

วิธีการเปลี่ยน:การควบคุมไฟฟ้า -Hydraulic

ประเภทอินพุต:หน้าแปลน

ประเภทเอาต์พุต:หน้าแปลนเอาต์พุตสองเท่า

แอปพลิเคชัน

การส่งผ่าน YD133 PowerShift ใช้กันอย่างแพร่หลายในลูกกลิ้งม้วนเหล็กเดี่ยว

การส่งผ่านไฮดรอลิก YL13/YL20

Y L 1 3 / Y L 2 0 การส่งผ่านไฮดรอลิกเป็นระบบส่งกำลังไฮดรอลิกหลายสปีดของ Countershaft ประกอบด้วยตัวแปลงแรงบิดและกระปุกเกียร์เปลี่ยนพลังงานการควบคุมไฟฟ้าไฮดรอลิกไฟฟ้าและ 2 ไปข้างหน้าและ 2 ย้อนกลับ

ข้อมูลหลัก

กำลังเครื่องยนต์สูงสุด:

ความเร็วเครื่องยนต์สูงสุด:2200R/นาที

ความเร็ว:2 ไปข้างหน้า 2 ย้อนกลับ

วิธีการเปลี่ยน:การควบคุมไฟฟ้าไฮดรอลิก

ประเภทอินพุต:ตัวแปลงแรงบิดอาจเชื่อมต่อโดยตรงกับปลอก SAE2# มู่เล่หรือเชื่อมต่อผ่านหน้าแปลนหรือข้อต่อสากล

ประเภทเอาต์พุต:หน้าแปลนเอาต์พุตเดี่ยว

แอปพลิเคชัน

การส่งผ่านไฮดรอลิก YL13 ใช้กันอย่างแพร่หลายในลูกกลิ้งล้อยาง 24T-28T และการส่งไฮดรอลิก YL20 ในลูกกลิ้งยางล้อยาง 36T-40T
