ตัวแปลงแรงบิดไฮดรอลิก 4WY335 เป็นตัวแปลงไฮดรอลิกสี่องค์ประกอบที่มีกังหันสองตัวเส้นผ่าศูนย์กลางวงกลมวงกลม 335 เชื่อมต่อโดยตรงกับเครื่องยนต์เอาต์พุตหน้าแปลน มันเป็นส่วนอินพุตของการส่ง ZL50
ข้อมูลหลัก
อัตราส่วนแรงบิดแผงลอย K0:4. 119
ประสิทธิภาพในจุดที่มีประสิทธิภาพสูงครั้งแรก:0. 844
ประสิทธิภาพที่จุดประสิทธิภาพสูงที่สอง:0. 793
ช่วงเวลาที่ระบุที่เงื่อนไขศูนย์ความเร็ว:151. 25nm
ช่วงเวลาที่กำหนดในสภาพที่มีประสิทธิภาพสูงครั้งแรก:143. 6nm
ช่วงเวลาที่กำหนดในสภาพที่มีประสิทธิภาพสูงครั้งที่สอง:116. 99nm
ความดันแปลงที่ทางเข้า:0. 4-0 5mpa
ความดันแปลงที่ร้าน:0. 2-0 3B
แอปพลิเคชัน
ตัวแปลงแรงบิดไฮดรอลิก 4WY335 พร้อมกับการส่งผ่าน ZL50 ใช้กันอย่างแพร่หลายใน 5T โหลด

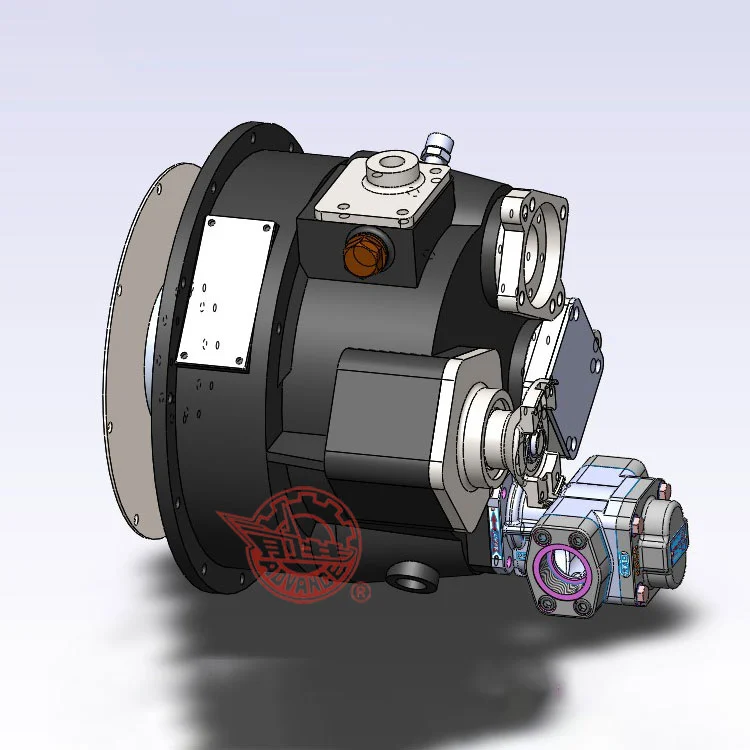

ตัวแปลงแรงบิด YJ315X เป็นตัวแปลงไฮดรอลิกสามองค์ประกอบเส้นผ่านศูนย์กลางวงกลมวงกลม 315 เชื่อมต่อโดยตรงกับเครื่องยนต์เอาต์พุตหน้าแปลนและพอร์ต PTO สามพอร์ต
ข้อมูลหลัก
| วงกลมวงกลม Dia | ปลอกมู่ | ที่ | Hmax | MBGO | MBGI | ประเภทเอาต์พุต |
| 315 | SAE3# | 2.86 | 0.812 | 68.27 | 73.50 | หน้าแปลน |
แอปพลิเคชัน
ตัวแปลงแรงบิด YJ315X ถูกนำมาใช้กันอย่างแพร่หลายในตัวโหลด ZL30
ตัวแปลงแรงบิด YJ380 เป็นตัวแปลงไฮดรอลิกสามองค์ประกอบเส้นผ่านศูนย์กลางวงกลมวงกลม 380 เชื่อมต่อโดยตรงกับเครื่องยนต์เอาต์พุตหน้าแปลนและพอร์ต PTO สามพอร์ต
ข้อมูลหลัก
| วงกลมวงกลม Dia | ปลอกมู่ | ที่ | Hmax | MBGO | MBGI | ประเภทเอาต์พุต |
| 380 | SAE3# | 2.27 | 0.879 | 249.0 | 188.7 | หน้าแปลน |
แอปพลิเคชัน
ตัวแปลงแรงบิด YJ380 ใช้กันอย่างแพร่หลายใน Bulldozer TY165
ตัวแปลงแรงบิด YJ409 เป็นตัวแปลงไฮดรอลิกสามองค์ประกอบเส้นผ่านศูนย์กลางวงกลมวงกลม 409 เชื่อมต่อโดยตรงกับเครื่องยนต์เอาต์พุตหน้าแปลนและพอร์ต PTO สามพอร์ต
ข้อมูลหลัก
| วงกลมวงกลม Dia | ปลอกมู่ | ที่ | Hmax | MBGO | MBGI | ประเภทเอาต์พุต |
| 409 | Sae2# | 2.24 | 0.900 | 385.7 | 276.1 | หน้าแปลน |
แอปพลิเคชัน
ตัวแปลงแรงบิด YJ409 ใช้กันอย่างแพร่หลายใน Bulldozer TY220
YJ450 เป็นเฟสเดียวเฟสเดี่ยวเฟส centripetal ประเภทเครื่องแปลงแรงบิดไฮดรอลิกซึ่งประกอบด้วยองค์ประกอบการแปลงพลังงานองค์ประกอบการหมุนพลังงานองค์ประกอบการสนับสนุนคงที่องค์ประกอบไฮดรอลิกและอุปกรณ์เสริมอื่น ๆ
ข้อมูลหลัก
เส้นผ่านศูนย์กลางที่มีประสิทธิภาพของวงกลมวงกลม D = 450 มม.
ค่าสัมประสิทธิ์เครื่องแปลงแรงบิดภายใต้ความเร็วศูนย์
เงื่อนไข:K0 = 2. 32 ± 5%
แรงบิดเล็กน้อยภายใต้เงื่อนไขความเร็วศูนย์:mbg0 = 178 ± 5 (n. m)
ประสิทธิภาพสูงสุด:ηสูงสุด = 0 85 อัตราส่วนตัวแปลงแรงบิดของปั๊มทำงาน
และปั๊มความเร็วตัวแปรคือ:i = -1
แอปพลิเคชัน
เครื่องแปลงแรงบิดไฮดรอลิก YJ450 กับ DBA500 ส่วนใหญ่ใช้ในการขนส่งทางรถไฟและ 50 ตันของเหมือง
ตัวแปลงแรงบิดไฮดรอลิก YJ280 เป็นตัวแปลงแรงบิดไฮดรอลิกสามองค์ประกอบที่มีเส้นผ่านศูนย์กลางวงกลม 280 มันเชื่อมต่อโดยตรงกับเครื่องยนต์มีเอาต์พุตหน้าแปลนและติดตั้งพอร์ตการถอดพลังงานสามพอร์ต
พารามิเตอร์หลักทางเทคนิค
| วงกลมวงกลม Dia | ปลอกมู่ | ที่ | Hmax | MBGO | MBGI | ประเภทเอาต์พุต |
| 280 | SAE3# | 3.12 | 0.836 | 39.0 | 38.9 | หน้าแปลน |
ตัวแปลงแรงบิดไฮดรอลิก YJ290 เป็นตัวแปลงแรงบิดไฮดรอลิกสามองค์ประกอบ เส้นผ่านศูนย์กลางของวงกลมการไหลเวียนของมันคือ 290 มันเชื่อมต่อโดยตรงกับเครื่องยนต์โดยมีเอาต์พุตหน้าแปลนและติดตั้งพอร์ตเปิดไฟสามพอร์ต
พารามิเตอร์หลักทางเทคนิค
| วงกลมวงกลม Dia | ปลอกมู่ | ที่ | Hmax | MBGO | MBGI | ประเภทเอาต์พุต |
| 290 | SAE3# | 3.22 | 0.785 | 45.74 | 53.59 | หน้าแปลน |
แอปพลิเคชันผลิตภัณฑ์
ตัวแปลงแรงบิดไฮดรอลิก YJ290 ถูกนำมาใช้กันอย่างแพร่หลายในรถตัก ZL16 และ ZL18
| ผลิตภัณฑ์เครื่องแปลงแรงบิด | |||
| หมายเลขซีเรียล | รุ่นผลิตภัณฑ์ | เส้นผ่าศูนย์กลางวงกลม | คำพูด |
| 1 | YJ280/290 | 280/290 | 1.6 ตัน/1.8 ตันโหลดเดอร์ |
| 2 | YJ305 | 305 | รถแทรคเตอร์ |
| 3 | yj315x | 315 | โหลด 3 ตัน |
| 4 | 4wy335 | 335 | โหลด 5 ตัน |
| 5 | YJ380 | 380 | TY165 Bulldozer |
| 6 | YJ409 | 409 | TY220 Bulldozer |
